5 Tanda Seseorang Tidak Bisa Kontrol Amarah

Bagi anda yang sering emosian, mungkin saja hal tersebut adalah suatu ‘kelainan’ dan dianjurkan bai anda untuk menghubungi pskiater.
Ternyata ada perbedaan antara seseorang yang marah dengan yang bermasalah dalam mengontrol emosi. Dr. Redford Williams, profesor psikologi di Duke University Medical Center, Amerika Serikat dan penulis buku ‘In Control’ mengungkap lima perbedaannya.
Jika tanda-tanda berikut dialami oleh Anda sebaiknya berkonsultasilah dengan psikiater atau psikolog.
1. Marah besar karena masalah kecil
Marah bisa memiliki efek positif. “Seringkali amarah memberitahu kita untuk melakukan sebuah tindakan,” kata Dr. Williams, seperti dikutip dari cbsnews.com. Tetapi, jika rasa marah muncul dan meledak-ledak hanya karena persoalan kecil, bisa jadi pertanda bahwa seseorang mengalami kesulitan dalam mengontrol emosinya.
2. Interupsi
Seseorang yang marah akan cenderung menjadi orang yang tidak sabar. Apalagi jika tidak bisa mengontrol amarahnya. Orang tersebut akan bermasalah untuk menunggu orang lain mengemukakan pendapatnya. Hal yang dilakukannya kemudian adalah selalu menginterupsi. Meskipun dia diam saja dan membiarkan orang lain bicara, sebenarnya ia tidak mendengarkan.
3. Selalu protes
Menurut Dr. Williams, orang yang menghabiskan waktu untuk mengeluh tentang pelanggaran dan kekurangan orang lain mungkin memiliki masalah dengan amarahnya. Beberapa orang marah dengan kata-kata kasar bicara soal politik, olahraga atau hal lain. Semua racun itu datang dari sumber yang sama yaitu amarah.
4. Sulit memaafkan
Hubungan personal bisa menjadi mimpi buruk ketika seseorang mengalami kesulitan memaafkan orang yang telah menyakitinya di masa lalu. Orang-orang dengan masalah amarah seringkali mengalami kesulitan dalam memaafkan orang lain. Sebaliknya, mereka terus frustrasi untuk kembali pada pengalaman menyakitkan dan kebencian setiap kali mengingat kesalahan tersebut.
5. Wajah memerah
Saat emosi meninggi, wajah bisa terlihat merah. Ketika wajah merah, jika diukur dengan termometer suhu tubuh dalam keadaan tinggi. Kemarahan adalah efek yang jelas dari tubuh dan pikiran. Bahkan, banyak penelitian telah menunjukkan bahwa orang yang sering marah cenderung memiliki tekanan darah tinggi dan mengalami stroke atau serangan jantung.

MODIFIKASI POWER SUPPLY KOMPUTER


Pengalaman membuat rangkaian power supply dengan kapasitas arus besar membutuhkan trafo adaptor berukuran besar dan berat, elco yang juga besar, serta tambahan rangkaian stabilizer tegangan maupun arus yang belum tentu berfungsi dengan baik.
Ada alternatif power supply yang bisa diandalkan dengan kapasitas arus di atas 10 Ampere, cukup stabil, berukuran kecil dan ringan serta murah (kalau bisa beli yang bekas :o ) yaitu memanfaatkan power supply komputer.
Acuan silahkan tanya Mr. Goooogle, saya sudah mencobanya dan berhasil.

Tahap-tahap pembuatan :

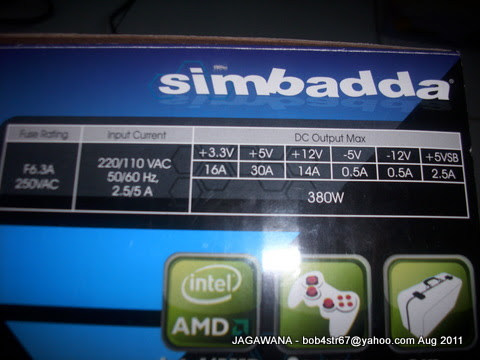

1.  Beli power supply computer yg baru sekitar Rp 100 rb – Rp 250 rb-an tergantung merk dan kapasitas arusnya.  Yang bekas lebih murah tapi harus dipastikan dulu bahwa dia masih “hidup”.  Waktu membeli lihat tabel kapasitas tegangan dan arus untuk masing-masing tegangan tersebut, pilih yang sesuai dengan keinginan.  Tabel ini ada yang dicantumkan pada box ada juga yang ditempelkan pada body power supply.  Waktu membelinya jangan lupa beli juga kabel AC yang sesuai untuk menghubungkan ke PLN.

2.  Buka baut-baut yang ada di pojokan box sehingga rangkaian bagian dalam power supply terlihat jelas.  Apabila anda menggunakan yang bekas sebelum melaksanakan ini ada baiknya dibiarkan dulu beberapa hari dan setelah dibuka semua sambungan kabel yang terbuka khususnya di dekat elco-elco besar dicek dengan test-pen karena di sinilah sumber tegangan tinggi yang MEMATIKAN.  Waspadalah ! ! !
3.  Anda lihat kabel-kabel sekalipun jumlahnya banyak tetapi kabel yang warnanya sama berasal dari ujung yang sama pada PCB power supply, dan biasanya pada PCB tersebut ada tulisan tegangannya.  Punya saya menggunakan Simbadda 380 Watt sebagai berikut :  Oranye = 3,3 Volt, Merah = 5 Volt, Kuning = 12 Volt dan Hitam = 0 (nol) Volt.  Ada juga beberapa kabel lain yaitu – 5 Volt dan – 12 Volt tapi tidak saya pakai jadi dipotong saja.  Saya hanya menggunakan tegangan + 5 Volt, + 12 Volt dan 0 (nol) Volt sehingga saya menyiapkan 3 binding post untuk sambungan outputnya serta potongan PCB yang sudah dibuang tembaganya untuk tempat dudukan binding post tersebut supaya tidak korsleting.
4.  Dari banyak kabel yang ada maka kabel-kabel yang warnanya sama digabungkan jadi satu dan dipotong sesuai kebutuhan, saya menggunakan 4 – 6 kabel digabungkan ujungnya dan disolderkan pada binding post yang sesuai. Sisanya dipotong/dibuang atau disisakan sedikit pada PCB dan diberi isolasi.

5.  Di antara kabel-kabel tersebut ada yang jumlahnya masing-masing hanya 1 buah yaitu berwarna hijau dan abu-abu.  Kabel hijau berfungsi untuk menghidupkan power supply dengan cara dihubungkan ke kabel 0 (nol) Volt  (hitam) melalui saklar, bisa saklar geser atau saklar toggle, cukup yang berukuran kecil saja.

6.  Kabel abu-abu merupakan kabel indikator OK sehingga power supply akan melanjutkan operasinya.  Saya menghubungkan kabel abu-abu ini ke kabel + 5 Volt (Merah).  Ada yang menganjurkan menghubungkan kabel abu-abu ini kepada LED di seri dengan resistor sekitar 240 sampai 330 ohm kemudian ke kabel 0 (nol) Volt (hitam) sehingga sekaligus berfungsi sebagai indikator “ON” tetapi saya tidak mencobanya.
7.  Untuk indikator “ON” saya menghubungkan kabel dari + 5 V ke resistor 330 ohm kemudian ke anoda LED selanjutnya dari katoda LED ke kabel hitam ( nol Volt).

8.  Dari binding post + 5 Volt ke binding post nol Volt dihubungkan resistor 10 ohm / 10 Watt sebagai beban agar power supply bisa beroperasi secara optimal.  Saya menggunakan 2 buah resistor 22 ohm / 5 Watt paralel, disolderkan ke binding post menggunakan kawat NYA diameter 1,5 mm sehingga resistor ini menggantung di depan kipas power supply.  Dengan demikian resistor tidak akan kepanasan dan lebih awet.


9.  Cek semua hubungan kabel dan solder, pastikan pada rangkaian tidak ada sisa-sisa logam hasil melubangi pelat untuk memasang binding post dan baut tambahan, karena bisa menyebabkan korsleting.  Jika semua sudah benar dan bersih tutup kembali power supply, pasang baut-bautnya dan pasang kabel ke PLN.  Geser saklar ke posisi “ON”,  jika rangkaian sudah benar maka kipas akan berputar dan silahkan diukur tegangan pada binding post.  Jika anda masih punya sisa resistor 10 ohm / 10 Watt maka bisa dihubungkan satu ujungnya ke binding post nol Volt dan ujung yang lain ke terminal tegangan yang diinginkan kemudian diukur tegangannya masing-masing.  Besar kemungkinan tegangan yang terukur sesuai dengan yang sudah dicantumkan pada tabel power supply.
10.  Power supply modifikasi ini sudah cukup stabil sehingga tidak perlu rangkaian stabilizer tambahan.  Pada outputnya juga tidak perlu ditambah elco yang berkapasitas besar, cukup dipakai begitu saja apa adanya.  Penambahan elco besar akan menyebabkan pada saat “ON” seolah-olah rangkaian terjadi korsleting karena arus tersedot mengisi kapasitor, kemungkinan power supply menjadi tidak stabil dan tidak jadi hidup.  Yang perlu dicek ulang adalah cukup besarnya peluang timbulnya QRM terutama jika menggunakan power supply yang murah atau bekas  :o)
Selamat mencoba dan jangan lupa berhati-hatilah dengan rangkaian bertegangan tinggi, selalu check dan recheck sebelum menyentuh kabel-kabel yang terbuka atau sambungan solder karena kelalaian bisa menyebabkan KEMATIAN.
Perhatian : Tanpa saya beritahu mestinya Anda sudah tahu bahwa melaksanakan modifikasi ini akan membatalkan garansi apapun yang berlaku pada Power Supply yang anda beli.
Tulisan ini dibuat sebagai tambahan pengetahuan dan siapapun DILARANG  UNTUK MELAKSANAKAN MODIFIKASI INI TANPA KETERAMPILAN DAN PERLENGKAPAN YANG MEMADAI.

Service Hardisk Maxtor Matot

Bismillah,

Bru saja mendapat pasien hardisk,Maxtor Type diamondmax 40Gb. Kasusnya gak kedetect. Gak ada tandakehidupan,suara desing motor hardisk tak terdengar. Perkiraan ku adalah masalah power,aku cekmulai connector,siapa tau Cuma sekedar pin connector power yang longgar atau terkorosi.wah,ternyata baikbaik saja.Lalu kucoba ukur tegangan pada 4pin motor,kelihatannya seperti model motor steper yang sering kugunakan dalam mikrokontroler an ada tiga pin node A b dan C serta 1 center.di pin ABC terukur tegangan sama 12 volt an,sedang di pin center terukur nol volt.Padahal aku bandingkan dengan hardisk yang sehat harusnya semua terukur 8volt.Nah, bagianpengatur daya ini.coba ku ukur beberapa transistor ,alhamdulillah kutemukan sebuah transistor jenis PNP dekat connector power short antara collector emitor.wah kecil banget bentuknya

Kucoba saja ganti dengan transistor daya menengah yg umum di pasaran,pilihan jatuh pada Transistor PNP BD140,moga moga cukup kuat.Kulepas transistor kecil tsb dengan solder uap,dan kupasang BD140 dengan sedikit trik supaya cukup nyaman menempel di chasis,karene bantuknya yang jauh memakan ruang. Bismillah,kupasang kabel power,siiiing,terdengar suara motor berputar,coba ku connect ke computer dengan kabel converter ATA to USB,Alhamdulillah normal.terimakasih ya Allah,engkau berikan lagi ilmu pada hamba mu ini.

Service Charger laptop

Bismillah,
Mendapat pasien charger laptop,entah laptop nya apa ini.Tau nya Cuma merk charger nya lite on,Output voltage nya 19volt DC 3.16A. Aaku test gak ada tegangan sekunder,demikian juga tegangan primer di elco filter primer.Kudapati sekring dalam keadaan putus,jelas harus dig anti. Berdasar pengalaman,sekring putus mesti karena ada short di daerah primer.Kalo sekring dig anti dan coba di nyalakan,mesti sekring putus lagi. Benar saja, kudapati Diode bridge rectifier dalam kondisi short, Aku ganti.Ku periksa lagi beberapa komponen,dan kudapati Zener IN4733 dalamkondisi short. Kucari datasheet nya dan kudapatkan informasi bahwa ini Zener 5V1 dengan ratingdaya 1watt. Setelah ku belikan(terpaksa 4 buah zener 5V1 250Mw an ku parallel).kupasang semuanya ,termasuk sekring nya.Coba,dan Alhamdulillah berhasil.bagi rekan rekan yg mendapati power supply dalam kondisi putus sekring,sebaiknya juga memeriksa komponen komponen di daerah regulasi primer.semoga bermanfaat

Las inverter 100A

Selasa, 13 Desember 2011


buat las inverter


Las inverter 100A

    Las inverter adalah sebuah alat alternatif pengganti transformator las konvensional. Semikonduktor modern memungkinkan untuk menggantikan sumber listrik tradisional transformator pulsa, yang mana,bila kita menggunakan las inverter jauh lebih ringan, lebih kecil dan memungkinkan untuk kontrol yang mudah melalui potensiometer. Dengan out put yg dapat di sesuai kan untuk DC atau pun AC. Dengan pengelasan arus DC lebih baik dan mengurangi bahaya kejut listrik dibandingkan dgn arus AC.
 Topologi inverter dipilih, yang merupakan inverter paling umum - sumber tunggal bertindak permeabel dengan dua switch. Tegangan input inverter melewati filter dan kemudian diperbaiki dan disesuaikan dgn kapasitas besar.. Setelah power utama dan filter utama, kapasitor muatan melalui resistor sebagai slowstart, yang kemudian dihapus oleh relay. Sensor yang digunakan sebagai transistor. Mereka dikendalikan melalui eksitasi transformator permeabel TR2 dan sirkuit membentuk dengan BC327. Rangkaian kontrol UC3844. Frekuensi operasi 42kHz. Kontrol sirkuit ini didukung oleh sumber tambahan dari 17V - Umpan balik arus ini disebabkan oleh arus besar diselesaikan dengan menggunakan transformator arus TR3. Resistensi muncul 3R9/2W penurunan keluaran kira-kira sebanding saat ini. Penurunan ini disebabkan tegangan dari P1 potensiometer yang menentukan ambang batas peraturan.Tegangan ambang pin3 dari IC UC3844 (sensor arus) adalah 1V.     perangkat Daya memerlukan pendinginan(headsink). Untuk dioda output dapatdipasang dengan pendingin dari PC CPU dengan kipas kecil. Dioda memiliki pad isolasi, katoda terhubung ke pendingin. Keluaran choke L1 Oleh karena itu terlibat dalam negatif, pada heatsink, sehingga tidak ada tegangan RF. Menentukan hilangnya IGBT transistor lebih rumit karena selain kerugian konduktif tercermin dan switching kerugian. Hilangnya masing-masing transistor adalah sampai sekitar 50W.Hal ini diperlukan untuk mendinginkan dan reset dioda penyearah jembatan MUR1560 dan sekrup chassis inverter. Rugi untuk dioda ulang tergantung pada desain TR1 (kisaran, induktansi), tetapi jauh lebih kecil dari hilangnya IGBT tersebut. Penyearah jembatan merupakan kerugian hingga sekitar 30W.  saya menempatkan pada heat sink umum dengan IGBT. Ketika konstruksi diperlukan untuk memutuskan apa siklus inverter las maksimum, dan dimensi dari radiator, dan gulungan.     pulse transformer daya TR1 dililit pada dua core ferit EE, masing-masing dengan penampang-16x20mm dari kolom tengah. Penampang total 16x40mm sehingga ada sela inti. Gulungan primer adalah gabungan 14-20buah kawat 0,6 mm dipernis. Jika Anda menggulung dgn rapi,maka 20 kawat atau lebih dari kawat0,6 mm yg dapat anda gulung. Gulungan sekunder memiliki strip tembaga 6lilitan            36x0, 6mm. Teruskan eksitasi TR2 transformator dibuat dengan penekanan pada dispersi rendah. Inidigulung dgn kawat tripilar, tiga kawat di gulung sekalian kabel 0,3 mm (belit kawat dengan isolasi) dan kemudian dililit 14z gulungan. Dari inti ferit tutup bulat, bahan H12 (H22 digunakan penulis), kolom tengah memiliki diameter 16mm, tanpa spasi. Transformator TR3 terbuat inti toroidal. Sekunder adalah 75lilit, 0,4 mm. Primer (1 dalam) pembentukan kabel terisolasi. Cara menggulung transformator harus diikuti (lihat titik)! L1 adalah pada inti ferit EE, 16x20mm kolom tengah. 11lilit memiliki strip tembaga 36x0, 6mm dan total celah udara 10mm. Tegangan inverter tidak memiliki ikatan.boleh beberapa volt
 Inti ferit transformator utama dapat temukan dibekas televisi tua atau inti ferit lainnya

Saya memiliki sedikit dimodifikasi skema dibandingkan dengan penulis, penyesuaian ditandai dengan warna biru - saya menggunakan transistor yang lebih kuat, dioda dan lebih mudah didapat, saya mengubah 3R9 tempat resistor 4R7, karena saya hanya dibuat 70A saja, setelah disesuaikan busur memberikan sekitar 95A dan dgn hubung singkat sekitar 110A

Sekundár Tr1 z měděného pásku

Sekundár Tr1 z měděného pásku
Sekundár a půlka jádra Vinutí Tr1 po navinutí primáruimpulzní trafo Tr1 s jádrem

Gambar 1 – waktu uji coba
Diody STTH200L06TV1 a DSEI60-06A na chladičiStarý československý zdroj ze sálového počítače (5V 50A DBP 236, ZPA Košíře). Chladič s diodami, Tr1, L1, měděné páskyBudící trafo Tr2 (GDT) Připraveno k prvnímu zapnutí :).Testy budiče s UC3844, Tr2 a tvarovacím obvodemTvarovací obvod za GDT pro buzení gejtů. Krátkodobý test na 150A - vše přežilo :).

Gambar 2 - Kontrol Elektronik

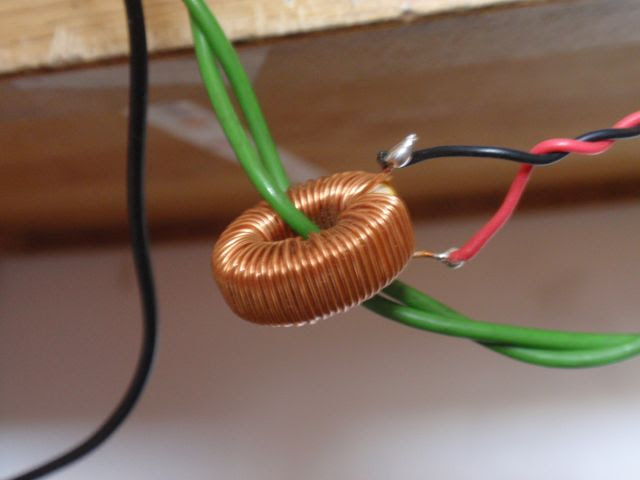

Proudové trafo Tr3 Už to vaří :).Měření obloukového napětí - dlouhý oblouk

Gambar 3 - transistor IGBT, dioda ,pendingin IGBT
Měření obloukového napětí - krátký oblouk


Gambar 4 - filter dgn softstart

Gbr.5 - PCB kontrol elektronik



Gbr.6 - las inverter dlm box


Gambar 7 - tampilan kiri


Gambar 8 - tampak atas

Gbr.9 – box inverter las listrik


Gambar 10 - Inverter dalam

9/29/2012

Mobo Gigabyte Sering restart terus matot


Bismillah,pasien ini matot,awalnya sering restart restart sendiri.ganti semua elco yg ada di sekitar processor.tetap saja gak mau nyala.tapi fan berputar,processor hangat.Periksa komponen sekitar power suply,ternyata ada mosfet bertype N,3055 dalam kondisi terbakar. Kudapatkan mosfet type N lain dari mobo bekas.Alhamdulillah bisa jalan normal kembali.

9/28/2012

Inilah Fakta Unik Tentang Utara dan Kutub Selatan Bumi

Kali ini kita akan membahas tentang fakta unik seputar kutub utara dan kutub selatan Planet Bumi.
Titik Pusat Kutub Utara
Sebagian di antara Anda pasti sudah tahu bahwa penguin hanya ditemukan di Kutub Selatan. Jangan harap bertemu burung yang kelihatan imut-imut itu di kutub utara.
Meski serupa, sama-sama daratan di ujung planet Bumi yang didominasi es, kutub utara dan kutub selatan menyimpan banyak perbedaan. Penguin hanya salah satu contoh perbedaan saja.
Kutub Utara
Kutub Selatan
Wilayah es Arktik di kutub utara pada dasarnya merupakan lautan beku yang dikelilingi daratan yang sering disebut lingkaran Arktik (Arctic Circle). Sebaliknya, Antartika di kutub selatan adalah daratan benua dengan wilayah pegunungan dan danau berselimut es yang dikelilingi lautan.
Benua Antartika mengandung hampir 90 persen es di seluruh dunia. Jika dicairkan, seluruh es Antartika cukup untuk memenuhi tiga perempat kebutuhan air minum di seluruh dunia.
Maka jangan heran kalau Pangeran Mohammed Al Faisal dari Saudi Arabia pernah berencana mengangkut 100 juta ton es dari Antartika ke negaranya.
Benua Antartika jauh lebih dingin daripada Arktik sehingga bahkan terdapat lapisan es di sana yang tidak pernah meleleh sepanjang sejarah. Temperatur rata-ratanya -49 derajat Celcius.
Suhu terdingin pernah tercatat pada 21 Juli 1983 sebesar -89,6 derajat Celcius di Stasiun Vostok, dekat kutub geomagnetik selatan. Sementara Arktik memiliki temperatur rata-rata lebih tinggi sekitar -34 derajat Celcius.
Karena suhu yang lebih hangat ini, terbentuknya lubang ozon di atas  kutub utara tidak separah kutub selatan. Sebab, suhu yang lebih hangat menyebabkan pembentukan awan stratosfer yang merusak lapisan ozon lebih sedikit.
Meski demikian, lapisan stratosfer di atas kutub utara mengalami pendinginan dari tahun ke tahun sehingga lubang ozon semakin besar. Mungkin tak akan sebasar lubang ozon di Antartika yang mencapai luas benua Eropa.
Daratan es yang didominasi lapisan es tipis di Arktik lebih mudah retak saat musim panas tiba. Bahkan, laporan terakhir menyebutkan, ratakan es telah melanda seluruh bagian Arktik saat tiba musim panas.
Di Antartika retakan lapisan es melanda wilayah-wilayah tepian saja namun sekali lepas, pulau es yang mengapung bisa berlayar dari Antartika sampai ke Selandia Baru.
Sampai saat ini, wilayah Kutub Utara masih menjadi rebutan di antara negara-negara adikuasa. Russia sudah buru-buru mengklaim kekuasaannya di kutub utara dengan menancapkan bendera di dasar perairannya tahun lalu.
Sponsored link
Russia sudah menyipakan pengeboran gas di Lomonosov Ridge, barisan pegunungan bawah laut pada kedalaman 1920 meter untuk memperoleh 10 miliar ton gas.
Tetapi, AS juga tak mau kalah dengan mengirim kapal pemecah es Coast Guard untuk memetakan kembali batas wilayahnya di Alaska sebelum lapisan es di sana terus menyusut karena pemanasan global.
Badan Survei Geologi AS memperkirakan terdapat kandungan minyak di bawah Arktik sampai seperempat kandungan minyak dunia.
Meski Kutub Selatan diperkirakan juga menyimpan minyak terutama di sekitar Laut Ross, kemungkinan ditambang saat ini sangat kecil.
Antartika telah mendapat perlindungan sesuai Traktat Antartika yang melarang siapapun melakukan segala bentuk eksplorasi minyak dan menjadikan Antartika kawasan damai serta riset bersama.
Sepanjang sejarah, Antartika memang tidak pernah dikuasai siapapun dan tidak ada penduduk asli di sana.
Kontras sekali dengan wilayah lingkaran Arktik yang terdapat beberapa kota berpenduduk seperti Barrow di Alaska, Tromso, Norwegia, serta Muramansk dan Salekhaard, Russia. Di kutub utaralah orang-orang Eskimo bermukim.
Selain itu juga, hanya di Arktik saja beruang kutub bisa ditemukan secara alami. Mungkin ini juga alasan paling kuat mengapa penguin yang hanya ditemukan di kutub selatan tidak pernah menggunakan sayapnya untuk terbang.
Hidup di wilayah kekuasaan masing-masing, penguin dan beruang kutub sama-sama makan ikan dan menempati puncak rantai makanan.
Kutub Utara


Kutub Selatan
